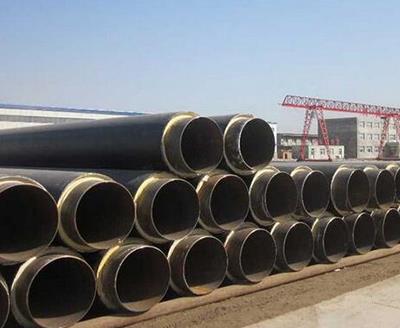

預制直埋保溫管道在長期運行中可能因外護管破損或接頭失效導致水分滲入保溫層，引起熱損失增大和鋼管腐蝕。在保溫層中預埋報警線（通常為2-4根鍍錫銅線），與在線監測系統連接，可實時檢測管道濕度變化，并利用時域反射（TDR）原理精確定位泄漏點。本文介紹報警線敷設規范、檢測原理及工程應用效果。

報警線敷設：在聚氨酯發泡前，將銅線沿鋼管圓周方向?qū)ΨQ布置，固定在鋼管表面或支架上，線徑0.8-1.2mm，間距不大于300mm。報警線端頭引出至接線盒，每500-1000m設一個檢測段。發泡過程中需避免銅線移位或斷裂。日常檢測：使用兆歐表測量線間絕緣電阻，正常值≥100MΩ/km；當水分滲入時，電阻下降至10kΩ以下，觸發報警。通過TDR技術，向報警線發射脈沖，根據反射回波時間計算故障點距離，精度可達±0.5m。

應用案例：某開發區供熱管網全長8km，采用帶報警線的預制直埋保溫管道。運行第三年，監測系統顯示某段絕緣電阻由200MΩ驟降至5kΩ，TDR定位在2.3km處。開挖后發現該處外護管被施工機械劃傷，雨水滲入保溫層。修復后電阻恢復正常，避免了鋼管腐蝕事故。該系統年維護費用約1萬元，而一次泄漏搶修成本高達20萬元，經濟性顯著。

注意事項：報警線接頭需密封防水，使用熱縮管或灌膠盒；定期校驗TDR儀器；在管網竣工圖中標注報警線位置及檢測點。預制直埋保溫管道預警系統是實現智慧供熱、預防性維護的重要手段。
