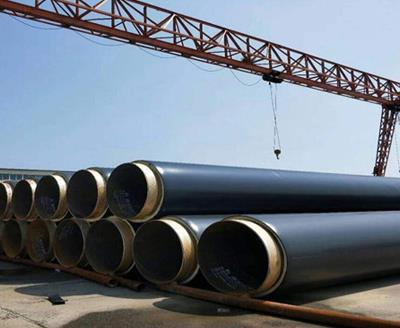

聚氨酯保溫管在長期服役過程中，盡管設(shè)計壽命通常可達30年以上，但若遇到材料缺陷、施工失誤或運行條件異常，仍可能出現(xiàn)早期失效。了解這些失效模式及其成因，有助于從選型、施工到運維各階段采取針對性預(yù)防措施。

最常見的失效模式之一是外護管開裂。高密度聚乙烯外護管具有良好的韌性與耐腐蝕性，但在低溫環(huán)境下變得較脆，若受到尖銳物體沖擊（如回填土中的碎石）或管溝內(nèi)不均勻沉降產(chǎn)生彎曲應(yīng)力，就可能出現(xiàn)縱向或環(huán)向裂紋。裂紋一旦形成，地下水會滲入保溫層，使聚氨酯泡沫吸水后導(dǎo)熱系數(shù)急劇上升，同時鋼管表面開始腐蝕。預(yù)防措施包括：嚴(yán)格控制回填土質(zhì)量，在管道底部和兩側(cè)采用細砂包裹；冬季施工時避免野蠻敲擊；設(shè)計上充分考慮地基沉降，必要時設(shè)置補償器或采取軟土加固。

第二種失效模式是接頭保溫失效。如前文所述，現(xiàn)場制作的接頭是整個管網(wǎng)防水最薄弱的環(huán)節(jié)。常見問題包括：熱收縮帶加熱不均勻?qū)е麓罱犹幝N起；發(fā)泡前未清潔鋼管表面的油銹，造成泡沫與鋼管脫粘；發(fā)泡密度過低，泡沫本身強度不足。這些缺陷會導(dǎo)致接頭處成為水汽進入通道。預(yù)防對策：對接頭施工實施全過程記錄，包括加熱溫度、發(fā)泡時間、環(huán)境溫度等參數(shù)；使用合格的熱收縮帶并嚴(yán)格按操作規(guī)程施工；對每個接頭進行外觀檢查和電火花檢漏（針對外護套密封性）。

第三種失效模式是鋼管腐蝕，常見于保溫層進水后。需要澄清的是，聚氨酯保溫管之所以耐腐蝕，是因為外護管隔絕了地下水，同時保溫層完全包裹鋼管。一旦防水失效，水會滯留在鋼管與泡沫之間，形成局部腐蝕環(huán)境。由于保溫層覆蓋，這種腐蝕很難通過日常巡檢發(fā)現(xiàn)，往往在發(fā)生泄漏時才暴露。預(yù)防方法除了確保防水完整外，還可采用陰極保護技術(shù)——在管道適當(dāng)位置安裝犧牲陽極（如鎂陽極）或外加電流系統(tǒng)，使鋼管電位低于周圍土壤，從而抑制電化學(xué)腐蝕。另外，出廠前對保溫管進行嚴(yán)格的高溫高壓老化測試（如120℃、1000小時），也能驗證泡沫與鋼管的粘結(jié)性能。

第四種失效模式是聚氨酯泡沫碳化。當(dāng)運行介質(zhì)溫度長期超過聚氨酯允許的最高使用溫度（通常為140℃左右，視配方而定）時，泡沫中的有機鏈段會熱分解，產(chǎn)生碳化粉末，失去保溫效果，同時釋放酸性氣體可能腐蝕鋼管。這種情況多發(fā)生在蒸汽管道中（蒸汽溫度可達200℃以上），此時應(yīng)選用耐溫型聚氨酯（改性配方）或改用復(fù)合保溫結(jié)構(gòu)（如氣凝膠+聚氨酯）。對于熱水管網(wǎng)（一般≤130℃），標(biāo)準(zhǔn)聚氨酯即可滿足要求，但需防止局部過熱（如排氣不暢導(dǎo)致的熱積聚）。

最后，機械擠壓破壞也不容忽視。若管道敷設(shè)深度過淺，又位于重載車道下方，大型車輛通過時的動荷載可能壓扁外護管，進而壓碎內(nèi)部泡沫。解決方案：嚴(yán)格按設(shè)計覆土厚度施工，或在淺埋段加設(shè)混凝土蓋板保護。

綜上，聚氨酯保溫管的可靠性建立在材料、設(shè)計、施工、監(jiān)測四重保障之上。建議用戶在日常運維中定期進行地面熱成像掃描，及時發(fā)現(xiàn)保溫層受損位置；每5-10年抽樣開挖檢查，對陰極保護電位進行測試，從而將失效風(fēng)險降至最低。
