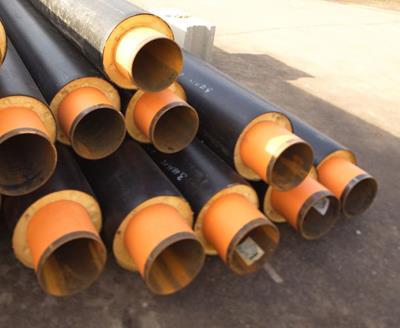

預制直埋保溫管是一種將工作鋼管、保溫層和外護管在工廠預制為一體的直埋敷設管道，主要用于集中供熱、供冷及工業介質輸送。與現場保溫相比，預制產品具有質量穩定、保溫性能好、施工速度快等優勢。本文介紹預制直埋保溫管的典型結構設計及選用依據。

典型結構形式

預制直埋保溫管的主流結構為“三位一體”：內層為工作鋼管（無縫鋼管或螺旋焊管），中間層為硬質聚氨酯泡沫塑料保溫層，外層為高密度聚乙烯（HDPE）外護管。鋼管規格按GB/T 8163或GB/T 9711選用，外徑從DN20到DN1400不等。聚氨酯保溫層密度通常為60-80kg/m3，導熱系數≤0.033 W/(m·K)（50℃時），閉孔率≥88%。HDPE外護管壁厚根據管徑和埋深確定，環剛度≥4kN/m2，顏色一般為黑色或黃色，并添加碳黑以抗紫外線。另一種結構為鋼套鋼預制直埋保溫管，外護管為鋼管（螺旋焊管），內保溫層采用聚氨酯或復合保溫材料（如巖棉、氣凝膠），適用于高溫蒸汽管道（可達350℃）。本文主要討論聚氨酯類預制直埋保溫管，因其在熱水管網中應用最廣。

設計參數

設計人員選用預制直埋保溫管時需明確以下參數：介質設計溫度（常見熱水管網為130℃/70℃，二次網為95℃/70℃），設計壓力（PN10-PN25），管道公稱直徑，埋設深度（影響外荷載），土壤特性（腐蝕性、含水量），以及預期的熱位移補償方式（自然補償或補償器）。保溫層厚度通過熱力計算確定，既要保證管道表面溫度不超過土壤熱影響要求（通常≤40℃），又要控制熱損失在規范允許范圍內。GB/T 29047-2021規定了不同管徑、不同介質溫度下的最小保溫厚度。

外護管設計

HDPE外護管的作用是防水、抗壓和抵抗施工損傷。其壁厚計算公式依據環剛度要求，常用數值：DN200以下壁厚≥3mm，DN200-DN400壁厚≥4mm，DN400以上壁厚≥5mm。外護管除機械強度外，還需具備良好的耐環境應力開裂性能（ESCR），通過ASTM D1693測試，F(xiàn)50≥500小時。外護管內壁應進行表面處理（如電暈或磨砂），保證與聚氨酯泡沫的粘結強度≥0.15MPa。對于穿越河流或腐蝕性土壤區域，可增加外護管壁厚或采用防腐涂層（如環氧粉末）。

保溫層設計

聚氨酯泡沫的性能與原料、發泡工藝密切相關。設計文件中應規定泡沫的密度、壓縮強度、吸水率及導熱系數。高溫型預制直埋保溫管（介質溫度120-140℃）需選用耐溫聚氨酯配方，其高溫下的尺寸穩定性（≤1%）和抗老化性能需通過型式試驗驗證。另外，保溫層內可預埋報警線（通常為兩根銅導線），用于監測管道運行中是否進水受潮。報警線沿管長方向敷設，每根管兩端引出，接頭處通過專用連接件串聯，最終接入監控室。

附件設計

預制直埋保溫管系統還包括彎頭、三通、變徑管、固定節、補償器等管件。這些管件的保溫層和外護管需在工廠預制，確保與直管段匹配。固定節（又稱固定墩）用于固定管道，防止熱位移，其結構包括內固定環、鋼筋骨架和加強保溫。補償器（波紋管或套筒式）處需預留安裝空間，并在外部加設保護套管。

選用注意事項

在選型時，應注意：1）工作鋼管材質必須與輸送介質相容，熱水管道通常用20#鋼。2）對于輸送有腐蝕性的介質（如工業廢水），鋼管內壁應做防腐處理。3）當管道運行溫度超過聚氨酯耐受范圍時，不得強行使用普通型，應采用鋼套鋼結構或復合保溫。4）現場接頭用材料（發泡料、熱收縮帶等）應由同一供應商提供，確保兼容性。5）預制直埋保溫管應提供型式檢驗報告，包括保溫層導熱系數、外護管拉伸強度、整體抗沖擊性能等數據。

標準體系

國內執行的主要標準：GB/T 29047-2021（熱水用），CJ/T 114-2000（城鎮供熱用），以及CJJ 34-2022《城鎮供熱管網設計規范》。歐洲常用EN 253、EN 448（管件）等。采購時應明確執行標準，并核對產品標識上的規格、壓力等級和生產日期。
