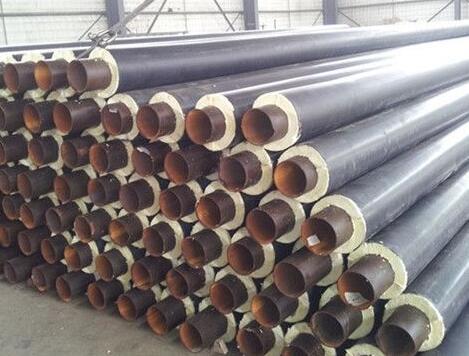

聚氨酯保溫管的優(yōu)異性能離不開其科學嚴謹?shù)纳a(chǎn)制造工藝。從原材料準備到成品檢驗，每一個環(huán)節(jié)都直接影響著管道的最終質(zhì)量。了解這些工藝要點，有助于用戶更好地把控產(chǎn)品質(zhì)量，選擇合格的供應商。

一、“管中管”成型工藝

這是目前最主流的聚氨酯保溫管生產(chǎn)工藝。其基本流程為：將高密度聚乙烯通過擠出機連續(xù)擠出，形成外護管；同時將經(jīng)過拋丸除銹處理的鋼管置于外護管內(nèi)部，兩端用定位卡盤固定，確保鋼管與外護管同心。然后，將按精確配比的異氰酸酯和組合聚醚兩組分液體通過高壓發(fā)泡機混合后，注入鋼管與外護管之間的環(huán)形空腔。在化學反應過程中，混合液迅速發(fā)泡、膨脹并充滿整個腔體，同時發(fā)生交聯(lián)固化，形成均勻致密的聚氨酯硬質(zhì)泡沫。整個注料過程需要嚴格控制溫度（料溫通?？刂圃?0℃-25℃）、壓力和時間，以確保泡沫密度均勻、無空洞。

二、關鍵工藝控制點

鋼管預處理：鋼管表面必須進行嚴格的拋丸或噴砂除銹，達到Sa 2.5級標準（即表面無可見油脂、污物、氧化皮及銹跡）。清潔度越高，聚氨酯泡沫與鋼管的粘結(jié)力越強，同時可防止鋼管在保溫層內(nèi)發(fā)生“滾動”或腐蝕。

外護管質(zhì)量控制：高密度聚乙烯外護管必須采用專用原料，嚴禁摻加回料。生產(chǎn)過程中要控制壁厚均勻度、橢圓度和表面光潔度。外護管內(nèi)壁應進行電暈處理，以增強與聚氨酯泡沫的粘結(jié)力。

發(fā)泡參數(shù)控制：聚氨酯發(fā)泡對環(huán)境濕度敏感，濕度過高會導致泡沫產(chǎn)生脆性、粉化甚至燒心。一般要求環(huán)境相對濕度≤85%。發(fā)泡前需對鋼管進行預熱（約40℃），以防止泡沫因管壁過冷而出現(xiàn)“冷皮”現(xiàn)象。注料后需保持一段時間（通常為15-30分鐘）的熟化期，讓泡沫充分固化定型。

三、接頭補口工藝

成品管道在施工現(xiàn)場連接后，接頭處的保溫處理至關重要。通常采用“熱收縮帶+現(xiàn)場發(fā)泡”或“電熔焊套筒+現(xiàn)場發(fā)泡”工藝。具體步驟如下：首先清理接頭處裸露的鋼管，焊接連接并探傷合格。然后，在鋼管外圍包裹一層熱熔膠帶或安裝發(fā)泡模具。將現(xiàn)場配制的聚氨酯混合料注入模具腔體。待泡沫完全固化后，拆除模具，再用熱收縮帶或電熔焊套對外護管接口進行密封。這一工藝要求操作人員經(jīng)過專業(yè)培訓，嚴格控制發(fā)泡溫度和混合比例，否則極易出現(xiàn)接頭處泡沫疏松或密封不嚴，成為整條管線的薄弱點。

四、成品檢測

合格的聚氨酯保溫管出廠前必須經(jīng)過一系列檢測：包括外觀尺寸（長度、外徑、壁厚）、保溫層密度（通常要求≥60 kg/m3）、壓縮強度、導熱系數(shù)、閉孔率以及高密度聚乙烯外護管的拉伸強度和斷裂伸長率等。部分高端產(chǎn)品還會進行報警線導通試驗和耐水壓測試。

綜上所述，聚氨酯保溫管的制造工藝集材料科學、化工反應和機械加工于一體。優(yōu)質(zhì)的工藝才能造就高品質(zhì)的管道，從而保證管網(wǎng)系統(tǒng)長達數(shù)十年的穩(wěn)定運行。
